405nm Laser Line Coated, Unmounted Anamorphic Prism Pair

TECHSPEC Mounted and Unmounted Anamorphic Prism Pairs

TECHSPEC Mounted and Unmounted Anamorphic Prism Pairs

Stock #65-933
€157,50
Cant. 1-5
€157,50
Cant. 6
€135,00
Cant. 6+
Pida una Oferta
Coating:
Laser V-Coat (405nm)
Angle Tolerance (arcmin):
3
Coating Specification:
Rabs <0.25% @ 405nm
Ravg <1.5% @ 375 - 435nm
Design Wavelength DWL (nm):
405
Dimensional Tolerance (mm):
+0.00/-0.10
Mount:
Unmounted
Reflection at DWL (%):
Average: <0.25
Substrate:
N-SF11
Surface Flatness:
λ/10
Surface Quality:
20-10
Type:
Beam Shaping

Product Family Description

  • Convierten un haz elíptico en un haz circular
  • Tratados con anti-reflectante para longitudes de onda láser
  • También disponibles en su versión montada

Las parejas de prismas anamórficos puedes ser utilizadas para expandir un haz láser en torno a una de sus dimensiones. De esta forma se puede transformar un haz elíptico en un haz casi circular. Las parejas de prismas anamórficos orientadas de forma adecuada pueden proporcionar magnificaciones de 2:1 a 6:1. Las versión montada ha sido diseñada teniendo en cuenta la elipticidad de nuestros diodos láser de alto rendimiento. Los prismas han sido tratados con anti-reflectante por lo que proporcionan una respuesta óptima a las longitudes de onda de diseño.

La pareja montada de prismas anamórficos desplaza el centro del haz saliente 5.9mm con respecto al centro del haz incidente. El accesorio para ensamblaje permite rotar los prismas montados con respecto al láser. El accesorio para roscas tipo C permite usar componentes con rosca tipo C junto con la versión montada de los prismas anamórficos.

Información Técnica

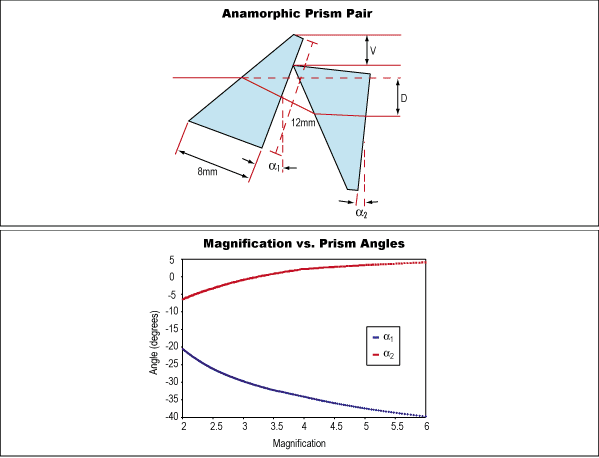

Typical Values
Magnification α1 α2 Vertical Separation (V) Beam Displacement (D)
2X -20.6° -6.5° 1.75mm 4.50mm
3X -29.7° -0.9° 2.56mm 5.45mm
4X -34.1° 2.1° 3.01mm 5.74mm
5X -37.4° 3.2° 3.33mm 6.15mm
6X -39.7° 4.0° 3.51mm 6.42mm

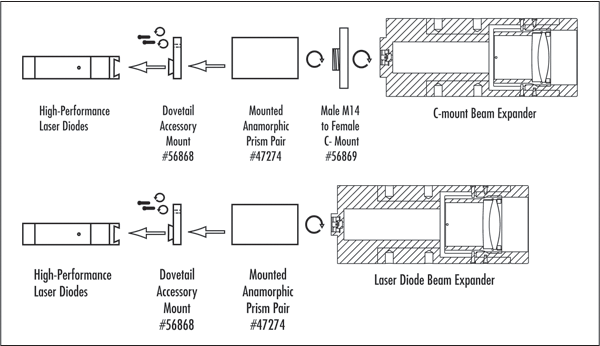

Beam Expander Mounting Configurations.
